La primera vez que ves una lista de componentes para una construcción de 5 pulgadas, se lee como un idioma extranjero. ESC, FC, VTX, RX, 6S, 2207, U.FL: una pared de siglas que hace que hasta ingenieros experimentados de otros campos se sientan principiantes de nuevo. Entender la anatomía del dron FPV es lo que convierte esa pared de jerga en una máquina sobre la que realmente puedes razonar, y eso es exactamente lo que ofrece esta guía.
Después de veinte años trabajando en mecánica, electrónica y sistemas de drones, puedo decirte dónde se equivocan la mayoría de los principiantes: memorizan nombres de piezas en lugar de entender funciones. Un nombre de pieza te dice qué comprar. Una función te dice por qué tu dron deriva, por qué un motor se calienta, o por qué tu señal de video muere a 80 metros. Al final de este artículo, podrás nombrar cada componente principal de un dron FPV de 5 pulgadas, explicar qué aporta cada uno al vuelo, al control y al video, y leer cualquier especificación de piezas sin confusión.
El frame: el esqueleto del que todo depende
El frame es el esqueleto de fibra de carbono que mantiene a todos los demás componentes en una relación geométrica fija. Esa frase importa más de lo que parece. Los motores deben estar a distancias precisas del centro de masa, la cámara debe apuntar hacia donde va el dron, y la electrónica debe estar protegida en el centro, donde la energía del choque es menor.
Un frame no solo carga piezas. Define la rigidez del dron, y la rigidez define cómo viaja la vibración desde los motores hasta el giroscopio en la controladora de vuelo. Un frame flexible o agrietado alimenta ruido al giroscopio, y la controladora de vuelo responde peleando contra movimientos fantasma. Por eso un dron con electrónica perfecta todavía puede volar mal sobre un frame dañado, una lección que la mayoría de los pilotos aprenden por las malas, como se cubre en Choques y reparaciones comunes en FPV: qué suele romperse primero.

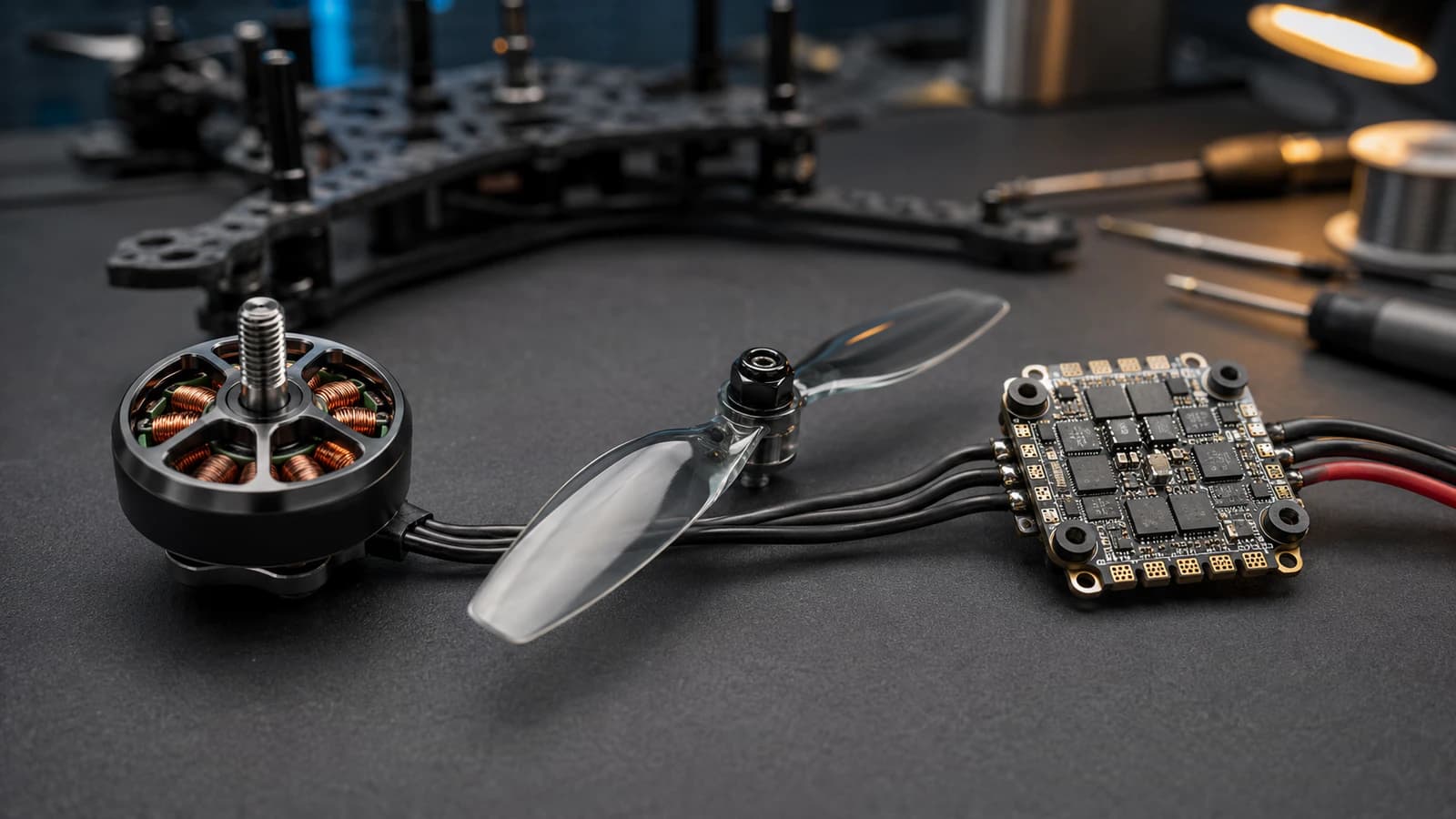

El sistema de propulsión: motores, hélices y ESC
La propulsión es donde la energía eléctrica se convierte en empuje, e involucra tres componentes trabajando como una sola cadena.
Motores brushless
Un dron de 5 pulgadas usa cuatro motores brushless, típicamente en la clase de tamaño 2207. Cada motor gira decenas de miles de RPM, y el dron se dirige cambiando la velocidad de motores individuales: no hay timones, flaps ni superficies de control móviles. Acelera los dos motores traseros y el dron hace pitch hacia adelante. Cada maniobra que jamás volarás es solo un cambio de velocidad coordinado entre cuatro motores.
Hélices
Las hélices convierten esa rotación en empuje acelerando el aire hacia abajo. En una construcción de 5 pulgadas, el diámetro de la hélice es lo que le da su nombre a la plataforma, y la elección de hélice cambia la personalidad del dron: más paso significa más velocidad y más consumo de corriente, más área de pala significa más agarre en las curvas y más carga en los motores. Una hélice doblada no es un problema cosmético. Es una masa giratoria desbalanceada que inyecta vibración directamente al sistema.
ESC (Controlador Electrónico de Velocidad)
El ESC es el músculo entre el cerebro y los motores. Toma comandos digitales de bajo consumo de la controladora de vuelo y conmuta la corriente de la batería hacia cada motor miles de veces por segundo. Las construcciones modernas generalmente usan una placa ESC 4-en-1 montada debajo de la controladora de vuelo. Cuando los principiantes ven un motor con tics o desincronizándose bajo aceleración, el emparejamiento ESC-motor suele ser el primer lugar donde mira un constructor experimentado.
La controladora de vuelo: el cerebro del sistema
La controladora de vuelo (FC) es una pequeña placa de circuito con un procesador y un giroscopio, y es la razón por la que un cuadricóptero es volable en primer lugar. Un quad es inherentemente inestable: ningún humano puede balancear manualmente cuatro motores lo suficientemente rápido. La FC lee el giroscopio cientos de veces por segundo, compara la rotación real contra lo que piden tus sticks, y corrige la salida de cada motor antes de que siquiera percibas el error.
Todo se conecta a la FC: el receptor le alimenta tus comandos, el ESC ejecuta sus decisiones, y el video de la cámara a menudo pasa por ella para que el OSD (pantalla en pantalla) pueda superponer el voltaje de la batería y las advertencias en tus gafas. Cuando configuras un dron en Betaflight, estás programando esta placa.
El enlace de control: radio y receptor
Tu control de radio en tus manos y el receptor (RX) en el dron forman el enlace de control. Los sistemas modernos como ExpressLRS envían las posiciones de tus sticks como paquetes digitales muchas veces por segundo, y el receptor se los entrega a la controladora de vuelo. El receptor es físicamente diminuto, a menudo más pequeño que una uña, pero es una de las partes más críticas para la seguridad de la aeronave, porque perder el enlace de control significa perder el dron.
La ubicación de la antena del receptor importa tanto como el receptor en sí. Una antena presionada contra la fibra de carbono queda blindada por ella, ya que el carbono bloquea la RF. Esta es una falla clásica de integración: dos componentes sanos, una mala decisión de ubicación, y el alcance cae a una fracción de lo que prometía la hoja de especificaciones.

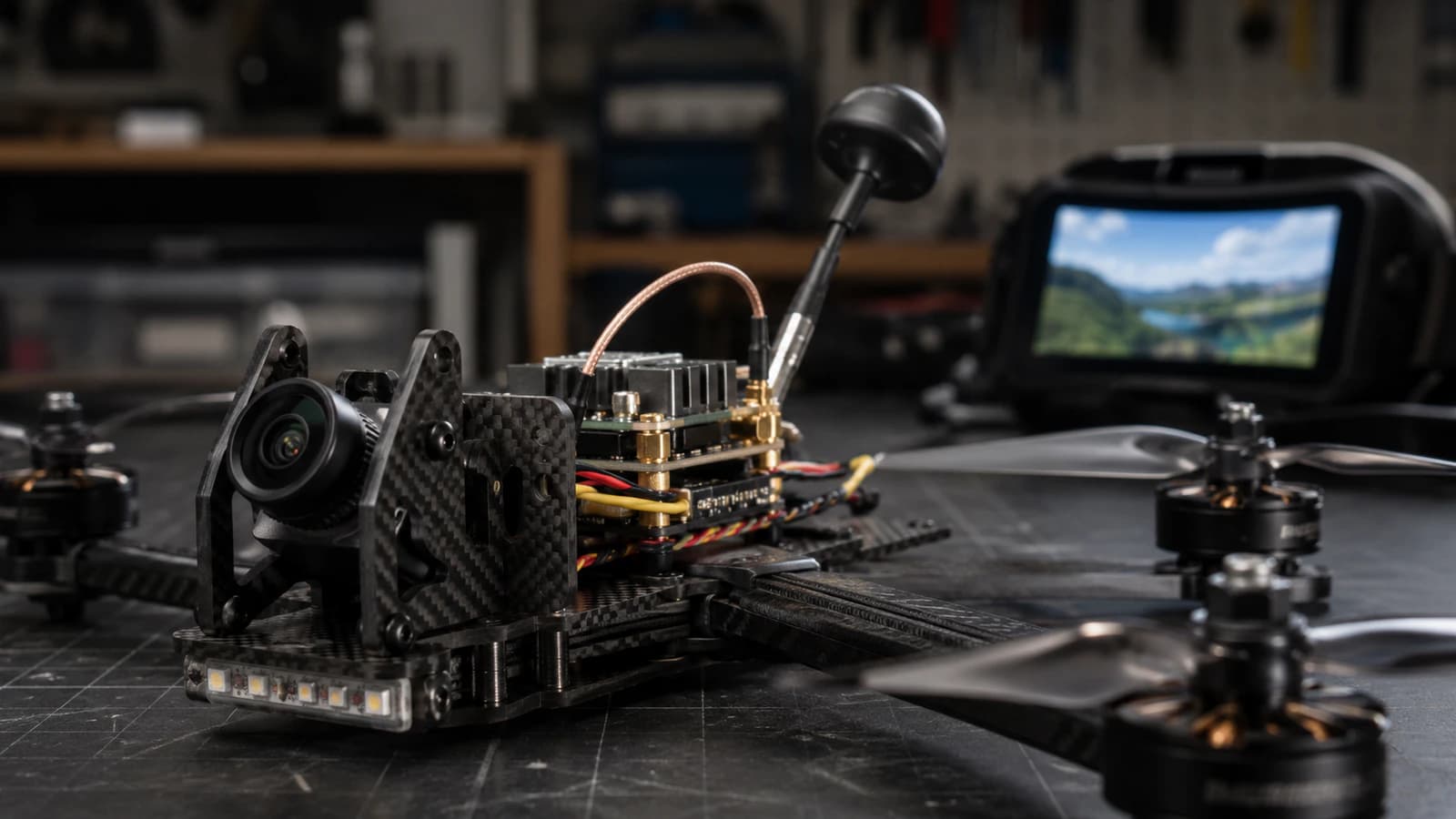

El sistema de video: cámara, VTX y antena
La cadena de video es lo que hace que el FPV sea en primera persona. Tres componentes llevan la imagen desde la nariz del dron hasta tus ojos.
La cámara FPV se sitúa en el frente, angulada hacia arriba para que cuando el dron haga pitch hacia adelante a velocidad, el horizonte se mantenga nivelado en tu vista. El transmisor de video (VTX) toma la señal de la cámara y la transmite, y la antena del VTX moldea cómo se irradia esa energía. Los problemas de calidad de video rara vez son culpa de la cámara: una antena dañada o un mal conector causan la mayoría de los cortes. Si quieres rastrear exactamente cómo fluyen las rutas de control y video a través de la aeronave, desgloso la cadena completa en Flujo de señal del dron FPV: enlace de control y transmisión de video explicados.
El sistema de energía: batería, conector y cableado
La batería LiPo es la única fuente de energía del dron, y en una construcción moderna de 5 pulgadas eso generalmente significa un pack 6S entregando una corriente seria bajo carga. La batería se conecta a través de un conector XT60 hacia los pads de energía del ESC, y desde ahí la energía se ramifica hacia cada componente de la aeronave.
El sistema de energía también es donde viven las fallas más peligrosas. Un pack dañado, una unión de soldadura fría en el XT60, o un cable de batería ruteado hacia la trayectoria de la hélice pueden terminar un vuelo, o un dron, instantáneamente. Trata el cableado de energía con el mismo respeto que le darías a cualquier circuito de alta corriente en un banco de pruebas.
La anatomía del dron FPV de un vistazo
| Componente | Función principal | Síntoma cuando falla |
|---|---|---|
| Frame | Estructura, geometría, trayectoria de vibración | Oscilación, mal ajuste, brazos agrietados |
| Motores | Generan empuje mediante rotación | Rechinido, calor, desincronización, bamboleo |
| Hélices | Convierten la rotación en empuje | Vibración, deriva, vuelo estacionario inestable |
| ESC | Entregan la corriente de la batería a los motores | Motor con tics, sin giro, olor a quemado |
| Controladora de vuelo | Estabilización y procesamiento de comandos | Sin respuesta, vuelo errático, sin USB |
| Receptor | Entrega los comandos del piloto a la FC | Advertencias de RXLOSS, failsafe, enlace perdido |
| Cámara + VTX + antena | Capturan y transmiten video en vivo | Estática, cortes, sin imagen en las gafas |
| Batería LiPo | Almacena y suministra energía | Caída de voltaje, hinchazón, vuelos cortos |
Por qué las conexiones importan más que las piezas
Aquí está la parte que la mayoría de las guías de componentes se saltan: un dron no es una colección de piezas. Es un sistema integrado, y la mayoría de las fallas del mundo real ocurren en las interfaces: las uniones de soldadura, los conectores, las ubicaciones de antena y los puntos de montaje donde se encuentran los componentes. Un motor perfecto con un cable pellizcado es un motor muerto. Un VTX premium con un conector de antena agrietado es un dron ciego.
Por eso entender la anatomía por función vale la pena. Cuando algo sale mal en el banco o en el aire, puedes rastrear el síntoma hacia atrás a través de la cadena en lugar de adivinar. Y cuando estés listo para convertir este conocimiento en una lista de piezas, la guía complementaria Componentes principales necesarios para construir un dron FPV de 5 pulgadas recorre exactamente qué comprar para una primera construcción.
Preguntas frecuentes
¿Cuáles son los componentes principales de un dron FPV?
Un dron FPV de 5 pulgadas tiene ocho componentes centrales: el frame, cuatro motores brushless, las hélices, un ESC, una controladora de vuelo, un receptor de radio, un sistema de video (cámara, VTX y antena) y una batería LiPo. Cada uno maneja una función distinta en el vuelo, el control o la transmisión de video.
¿Cuál es la parte más importante de un dron FPV?
La controladora de vuelo es el corazón funcional de la aeronave, porque un cuadricóptero es inherentemente inestable y no puede volar sin cientos de correcciones basadas en el giroscopio por segundo. Dicho esto, el sistema solo funciona cuando cada componente y conexión están en buen estado.
¿Qué hace el ESC en un dron?
El ESC (controlador electrónico de velocidad) convierte comandos de bajo consumo de la controladora de vuelo en pulsos de alta corriente que impulsan cada motor brushless. Es la interfaz entre el cerebro del dron y sus músculos, conmutando la corriente de la batería miles de veces por segundo.
¿Puede un dron FPV volar sin controladora de vuelo?
No. Un multirotor no tiene estabilidad natural ni superficies de control aerodinámicas, así que depende completamente de que la controladora de vuelo haga correcciones rápidas de velocidad de motor. Sin ella, el dron se volcaría en una fracción de segundo después del despegue.
Conclusión
La anatomía del dron FPV deja de ser intimidante en el momento en que conectas cada nombre a una función: el frame sostiene la geometría, los motores y las hélices generan empuje, el ESC entrega energía, la controladora de vuelo estabiliza, el receptor lleva tu intención, la cadena de video lleva tus ojos, y la batería alimenta todo. Lee una especificación de piezas ahora y verás un sistema, no una lista de compras.
Esa visión de sistema es la base para todo lo que viene después: elegir piezas, construir, diagnosticar y reparar. Las piezas son simples. La integración es la ingeniería.
